[取付方法] 工事必要
[機能/他] 消音ボックス付送風機

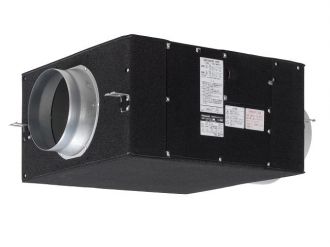

キャビネットファン
消音給気形 天吊形 接続ダクト径：φ200mm 単相100V 出力：100W
特長
建築物の高気密化や地下商店街などの給気の確保と換気の効率化に、機械換気による強制給気形
●大風量特性と高静圧特性をもつそれぞれのファンを組合わせた両吸込シロッコファン(ツインフローファン)の採用で、高静圧・低消費電力化を実現
●給気専用吐出消音構造「マフラーサイレンサー」で低・高周波数領域の騒音を低減
●内部の風路に吸音断熱材を施し、外面全面に断熱パッキンを貼ったＷ断熱パネル構造で結露を抑制
●強-弱 速調付(スイッチ別売)
●速結端子台付
●天地逆設置可能
■送風機用速調スイッチ(別売品)
FY-SW81W(入-切 強-弱)
お願い
●熱気、油煙、蒸気、湿気などの発生する場所やプール、温泉には使用できません。
●使用環境条件：－10℃～40℃、相対湿度85％以下でご使用ください。この範囲外で使用しますと腐食、焼損、変形、回転不良につながるおそれがあります。
●保守のために天井に450mm角以上の点検口を点検パネル側に設けてください。
●必ずアース工事をしてください。
●モーター焼損保護のため過負荷保護装置(モーターブレーカーなどの保護機器)を使用してください。(モーターブレーカーなどの選定にあたっては、特性表に記載の最大電流の1.2～1.5倍を目安にしてください)
●漏電ブレーカーを必ず設置してください。
●室内に虫、ホコリ等が侵入しないよう室内側のダクト端末にはフィルター付給排グリルをご使用ください。(フィルターの圧力損失による風量低下にご注意ください)
●吸込側には鳥等を吸い込まないよう防鳥、防虫網付のパイプフードをご使用ください
●ダクト及びアダプターは結露防止のため断熱処理を行ってください。また、寒冷地や室内外温度差の大きい場所では製品本体にも追加断熱処理を行ってください。
●運転停止時、羽根車が高速で逆回転しないよう、外風ほかによる過度な風が接続ダクト内を流れないようにしてください。(必要に応じて電動ダンパー等(客策手配)を設けてください)
●極端なま曲げ、吹出口、吐出口のすぐそばでの曲げなど、ダクト抵抗が過度に大きくなる工事はしないでください。吹出口、吐出口が閉塞に近い状態での運転となりうるので、振動や騒音値が大きくなるばかりではなく、風量の低下やモーターに悪影響を与えます。(目安：最大風量の10％未満での運転は避けてください)
