[取付方法] 工事必要
[機能/他] 寸法・質量
◆幅：116 mm
◆高：120 mm
仕様・注意事項
◆定格電圧：AC100～242V
◆定格容量：15A ただし最大接続台数50台まで
◆スイッチC(3路)付
◆負荷切替スイッチ(Hf／LR)付

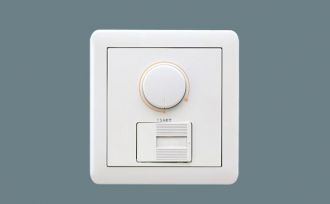

◆コスモシリーズワイド21ラウンドプレートタイプ
◆適合スイッチボックス：JIS 2コ用金属製(カバー付)
◆適合負荷：信号線式連続調光型LED照明器具(起動方式LZ・LA・LT・LH・LX・LY・LR)、連続調光インバータ蛍光灯(起動方式EYH・PD・PX・PY・WX)
◆注)調光信号線は電源線と離して配線してください。
◆注)調光信号線は短絡しないでください。ライトコントロールが壊れることがありますのでご注意ください。
◆注)周囲温度は0～35℃のところでご使用ください。
◆注)低光束時20％以下には、ランプ間の輝度差が目立つ場合があります。
◆注)光出力比(％)と目で感じる明るさ感には相違があります。また、光出力比は室温、器具形態により異なり、ランプ周囲温度が高くなるほど一般的に調光範囲は狭くなります。
